Wenn der Transporter morgens nur widerwillig startet oder die Beleuchtung schwächer wirkt, liefert ein Multimeter schnell einen ersten Hinweis. Ich zeige, wie sich eine 12-Volt-Batterie sicher messen lässt, welche Werte bei Ruhespannung, Startvorgang und laufendem Motor plausibel sind und warum eine einzelne Spannungsmessung noch keinen vollständigen Batterietest ersetzt.
Mit wenigen Messungen lässt sich der Zustand der Batterie deutlich besser einschätzen
- Gleichspannung wählen: Das Multimeter steht auf DC beziehungsweise V⎓, meist im 20-Volt-Bereich.
- Ruhespannung messen: Eine volle Batterie zeigt typischerweise etwa 12,7 bis 12,8 Volt.
- Unter 12,4 Volt: Die Batterie sollte geladen und danach erneut geprüft werden.
- Beim Starten beobachten: Fällt die Spannung deutlich unter etwa 9,6 Volt, ist die Batterie verdächtig.
- Ladespannung prüfen: Bei laufendem Motor sind je nach Fahrzeug und Ladestrategie ungefähr 13,8 bis 14,7 Volt möglich.
Was du vor der Messung brauchst

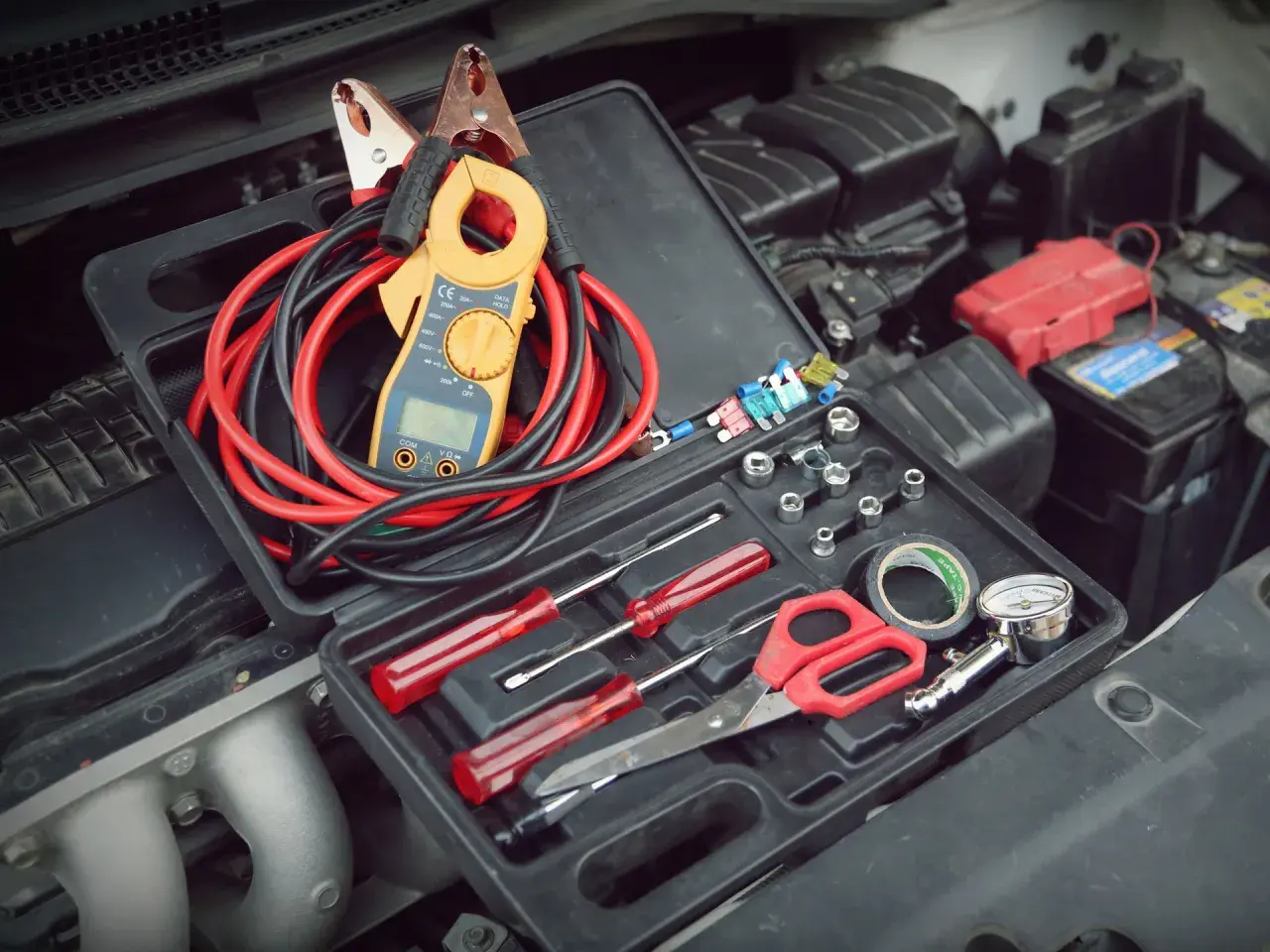

Für die erste Prüfung reicht ein einfaches digitales Multimeter mit Messleitungen. Ich empfehle ein Gerät mit mindestens einem 20-Volt-Gleichspannungsbereich. Eine besondere Genauigkeit auf zwei Nachkommastellen ist hilfreich, aber wichtiger ist die richtige Einstellung.
Die schwarze Leitung gehört in die Buchse COM, die rote Leitung in V beziehungsweise Ω. Die Strombuchse mit der Beschriftung A oder 10A bleibt frei. Wer die rote Leitung dort eingesteckt lässt und anschließend direkt an die Batterie geht, verursacht einen Kurzschluss über das Messgerät.
Sicher arbeiten
- Motor, Zündung und möglichst alle Verbraucher ausschalten.
- Keine Messung im Widerstands- oder Strommodus durchführen.
- Metallischen Schmuck ablegen und mit den Messspitzen nicht beide Pole gleichzeitig berühren.
- Bei beschädigtem Gehäuse, ausgelaufener Säure oder stark aufgeblähter Batterie nicht selbst weiterprüfen.

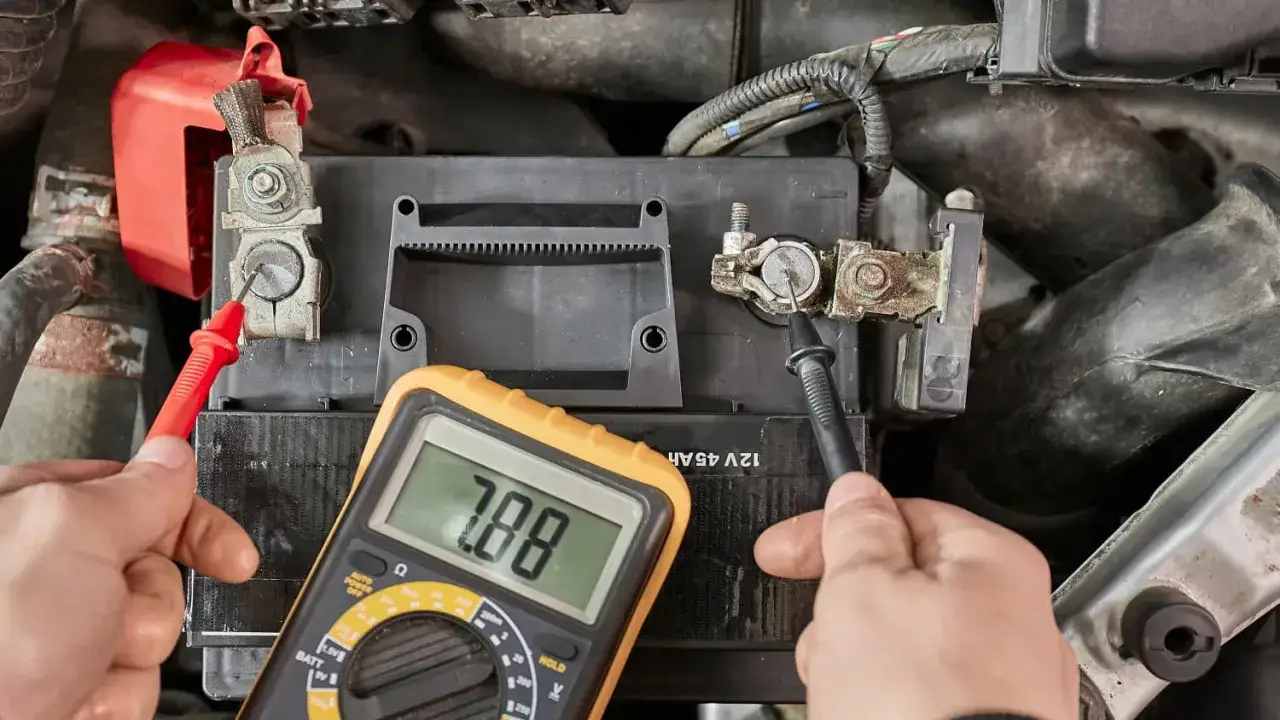

Bei einer normalen Starterbatterie wird die Spannung direkt zwischen Plus- und Minuspol gemessen. Im Fahrzeug darf der Minuspol je nach Modell durch einen geeigneten Massepunkt ersetzt werden. Für eine reine Zustandsprüfung bevorzuge ich jedoch die direkte Messung an den Batteriepolen, weil korrodierte Klemmen sonst ein falsches Bild erzeugen können.
Ruhespannung richtig messen
Die Ruhespannung zeigt vor allem, wie stark die Batterie geladen ist. Sie sagt aber nur eingeschränkt etwas über ihre tatsächliche Startfähigkeit aus. Für ein brauchbares Ergebnis sollte das Fahrzeug mindestens ein bis zwei Stunden gestanden haben. Noch besser ist eine Messung am nächsten Morgen vor dem ersten Start.
- Multimeter auf V⎓ und einen passenden Messbereich einstellen.
- Schwarze Messspitze an den Minuspol halten.
- Rote Messspitze an den Pluspol halten.
- Wert ablesen und notieren.
Nach einer längeren Fahrt kann die Anzeige kurzfristig etwas zu hoch sein. Diese sogenannte Oberflächenladung entsteht durch den Ladevorgang und verschwindet erst nach einer gewissen Ruhezeit. Genau deshalb ist ein Wert von 12,8 Volt direkt nach dem Abstellen weniger aussagekräftig als derselbe Wert am nächsten Morgen.
Bei Fahrzeugen mit Start-Stopp-System sollte die Batterieart berücksichtigt werden. AGM- und EFB-Batterien haben teilweise andere typische Spannungsverläufe als klassische Nassbatterien. Das Grundprinzip bleibt gleich, die Werte sind aber immer als Orientierung und nicht als Laborgrenze zu verstehen.
Diese Spannungswerte sind in der Praxis plausibel
Die folgende Tabelle bezieht sich auf eine 12-Volt-Bleiakku-Starterbatterie bei ungefährer Raumtemperatur und ausreichender Ruhezeit. Kälte, Alter, Batterietyp und die Messung direkt nach dem Laden können das Ergebnis verändern.
| Ruhespannung | Grobe Einschätzung | Was ich empfehlen würde |
|---|---|---|
| 12,7 bis 12,8 V | Nahezu voll geladen | Batterie zunächst unauffällig |
| 12,5 bis 12,6 V | Gut geladen | Normal weiter beobachten |
| 12,3 bis 12,4 V | Deutlich teilentladen | Batterie laden und erneut messen |
| 12,0 bis 12,2 V | Stark entladen | Zügig laden, danach Belastung prüfen |
| Unter 12,0 V | Tiefentladung oder möglicher Defekt | Ladegerät und Batterie professionell prüfen lassen |
Bleibt die Spannung trotz Ladung niedrig oder sinkt sie über Nacht stark ab, spricht das eher für Kapazitätsverlust, eine defekte Zelle oder einen Ruhestromverbrauch. Bei einer Starterbatterie kann die Ruhespannung noch ordentlich aussehen, obwohl der Kaltstartstrom bereits nicht mehr ausreicht. Genau diese Diskrepanz führt in der Praxis oft zu überraschenden Pannen.
Startspannung und Ladespannung zusätzlich prüfen
Spannung während des Startens
Die Startprüfung zeigt, wie sich die Batterie unter hoher Belastung verhält. Das Multimeter bleibt an den Batteriepolen angeschlossen, während eine zweite Person den Motor startet. Bei einem gesunden System sollte die Spannung bei normaler Temperatur meist nicht deutlich unter 9,6 Volt fallen.
Fällt die Anzeige kurz auf 9,5 Volt oder etwas darunter, ist das noch nicht allein beweiskräftig. Ein kalter Motor benötigt mehr Kraft, die Messleitungen können Kontaktprobleme haben und der Anlasser selbst kann ungewöhnlich viel Strom ziehen. Ein sehr starker Einbruch zusammen mit langsamem Durchdrehen des Motors ist jedoch ein deutlicher Warnhinweis.
Ladespannung bei laufendem Motor
Nach dem Start misst du erneut zwischen Plus und Minus. Bei älteren oder konventionell geregelten Ladesystemen liegen bei laufendem Motor häufig etwa 13,8 bis 14,7 Volt an. Wird die Batterie dagegen nur mit ungefähr 12,2 bis 12,8 Volt versorgt, lädt die Lichtmaschine in dieser Situation wahrscheinlich nicht ausreichend.
Moderne Fahrzeuge nutzen ein intelligentes Energiemanagement. Die Ladespannung kann deshalb je nach Ladezustand, Temperatur und Fahrzustand schwanken. Ein kurzfristig niedriger Wert ist nicht automatisch ein Fehler. Entscheidend ist, ob die Spannung bei verschiedenen Betriebszuständen plausibel ansteigt und ob gleichzeitig eine Ladewarnleuchte erscheint.
- Motor aus: Ruhespannung der Batterie prüfen.
- Motor im Leerlauf: Ladespannung kontrollieren.
- Verbraucher einschalten: Licht, Gebläse und Heckscheibenheizung aktivieren und erneut messen.
- Wert vergleichen: Ein starkes Absinken unter Last kann auf ein Problem mit Lichtmaschine, Regler, Kabeln oder Masseverbindungen hindeuten.
Ich bewerte die Lichtmaschine nie anhand einer einzigen Zahl. Bei einem Nutzfahrzeug mit vielen elektrischen Verbrauchern sind Kabelquerschnitt, Masseband, Batterietrennschalter und Anschlussklemmen genauso wichtig wie der Generator selbst.
Besonderheiten bei Transportern und 24-Volt-Bordnetzen
Bei leichten Nutzfahrzeugen ist eine einzelne 12-Volt-Batterie häufig schnell geprüft. Größere Lkw und bestimmte Sonderfahrzeuge arbeiten jedoch mit einem 24-Volt-Bordnetz. Dafür werden meist zwei 12-Volt-Batterien in Reihe geschaltet.
In diesem Fall darf nicht einfach angenommen werden, dass jede Messung etwa 24 Volt anzeigen muss. Zwischen den Gesamtanschlüssen misst du ungefähr 24 bis 25,6 Volt, während jede Einzelbatterie weiterhin ungefähr 12 bis 12,8 Volt liefern sollte. Ich messe bei solchen Systemen beide Batterien einzeln, weil eine schwache Batterie die andere beim Starten mitbelasten kann.
Auch bei Mercedes-Benz-Nutzfahrzeugen können Batteriesensoren, Trennsysteme oder elektronische Steuergeräte die Prüfung beeinflussen. Vor dem Abklemmen sollte deshalb die fahrzeugspezifische Anleitung beachtet werden. Bei modernen Fahrzeugen ist der Massepunkt des Sensors nicht immer gleichbedeutend mit einem beliebigen Karosseriepunkt.Lesen Sie auch: Auto springt nicht an, Radio läuft? Ursachen schnell erkennen
Wenn die Batterie über Nacht leer wird
Eine gute Ruhespannung am Abend und ein schwacher Wert am Morgen deuten nicht zwingend auf einen Batteriedefekt hin. Möglich sind etwa eine Innenraumbeleuchtung, ein nachgerüstetes Ortungsgerät, ein Wechselrichter oder ein Steuergerät, das nicht in den Ruhemodus geht.
Für eine Ruhestrommessung muss das Multimeter anders angeschlossen und auf Strommessung eingestellt werden. Das ist eine separate Prüfung mit erhöhtem Kurzschlussrisiko. Ich rate davon ab, die Strommessung ohne Fahrzeugkenntnis direkt an einer großen Starter- oder Lkw-Batterie auszuprobieren.
Typische Messfehler vermeiden
- Falsche Buchse: Die rote Leitung steckt noch in der A-Buchse.
- Falscher Messmodus: V~ für Wechselspannung liefert bei der Batterie keine passende Prüfung.
- Zu kurze Ruhezeit: Direkt nach der Fahrt wird die Oberflächenladung mitgemessen.
- Korrodierte Pole: Gemessen wird an der Klemme statt am tatsächlichen Batteriepol.
- Nur die Ruhespannung betrachtet: Die Batterie kann Spannung halten und unter Last trotzdem versagen.
- 24 Volt übersehen: Bei zwei Batterien in Reihe wird das System falsch interpretiert.
Ein weiterer Denkfehler besteht darin, aus 12,6 Volt automatisch auf eine perfekte Batterie zu schließen. Die Spannung beschreibt den Ladezustand, nicht sicher die verfügbare Kapazität und nicht den Kaltstartstrom. Für eine belastbare Diagnose braucht es einen Batterietester mit Leitwert- oder Belastungsprüfung sowie bei Verdacht auf Entladung eine Ruhestrommessung.
Wenn die Batterie nach dem Laden wiederholt unter 12,4 Volt liegt, beim Start stark einbricht oder der Motor trotz guter Batterie langsam dreht, sollte eine Werkstatt den gesamten Start- und Ladekreis prüfen. Dazu gehören Anlasser, Masseband, Pluskabel und Lichtmaschine. Ein vorschneller Batterietausch löst die Ursache sonst nicht dauerhaft.
Die Messung richtig einordnen und Folgeschäden vermeiden
Für eine schnelle Kontrolle genügen drei Werte: die Ruhespannung, der Spannungseinbruch beim Starten und die Ladespannung bei laufendem Motor. Zeigt die Batterie im Ruhezustand etwa 12,7 Volt, bleibt beim Start oberhalb des kritischen Bereichs und steigt bei laufendem Motor plausibel an, ist das elektrische System zunächst unauffällig.Bei gewerblich genutzten Fahrzeugen würde ich die Prüfung regelmäßig dokumentieren, besonders vor längeren Einsätzen oder nach mehreren Standtagen. Ein kleines Messprotokoll mit Datum, Temperatur und Spannung macht schleichende Veränderungen sichtbar und hilft, eine Batterie rechtzeitig zu laden oder zu ersetzen.
Das Multimeter ist damit ein ausgezeichnetes Werkzeug für die erste Diagnose. Es zeigt schnell, ob eine Batterie leer, verdächtig oder ordentlich geladen ist. Für die endgültige Beurteilung der Startfähigkeit zählt aber die Kombination aus Messwerten, Fahrzeugverhalten und einem echten Belastungstest.
