Beim Drehen des Zündschlüssels passiert nur ein Klicken, obwohl die Batterie ausreichend geladen scheint. Dann stellt sich schnell die Frage, wo der Anlasser sitzt, wie man ihn erkennt und ob sich das Bauteil selbst prüfen lässt. Die Position hängt vom Fahrzeug und Motor ab, folgt aber fast immer demselben technischen Prinzip.
Die wichtigsten Fakten zum Einbauort des Anlassers
- Position: Der Anlasser sitzt meist an der Verbindung zwischen Motor und Getriebe.
- Erkennungsmerkmal: Ein zylindrischer Elektromotor mit dickem Pluskabel und Magnetschalter.
- Zugang: Bei vielen Pkw ist der Anlasser nur von unten oder von der Getriebeseite erreichbar.
- Nutzfahrzeuge: Bei Transportern und Lkw liegt das Bauteil oft tief an der Getriebeglocke.
- Sicherheit: Vor jeder Prüfung müssen Batterie und Fahrzeug gegen unbeabsichtigtes Starten gesichert werden.
Wo sitzt der Anlasser im Fahrzeug?
Der Anlasser, auch Starter genannt, befindet sich normalerweise dort, wo Motor und Getriebe aneinandergrenzen. Er greift mit einem kleinen Zahnrad, dem Ritzel, in den Zahnkranz der Schwungscheibe ein und dreht dadurch die Kurbelwelle beim Startvorgang.
Bei längs eingebauten Motoren sitzt das Bauteil häufig seitlich oder hinten am Motorblock. Bei Fahrzeugen mit quer eingebautem Motor liegt es meist an der Seite des Getriebes. Die genaue Lage kann sich von Modell zu Modell deutlich unterscheiden, weshalb Angaben wie „immer links“ oder „immer vorne“ nicht zuverlässig sind.
Als Orientierung hilft die Getriebeglocke. Das ist das Gehäuse zwischen Motor und Getriebe, in dem sich Schwungrad und Kupplung befinden. Der Anlasser ist außen an diesem Bereich befestigt und meist mit zwei oder drei kräftigen Schrauben verschraubt.
So sieht das Bauteil aus

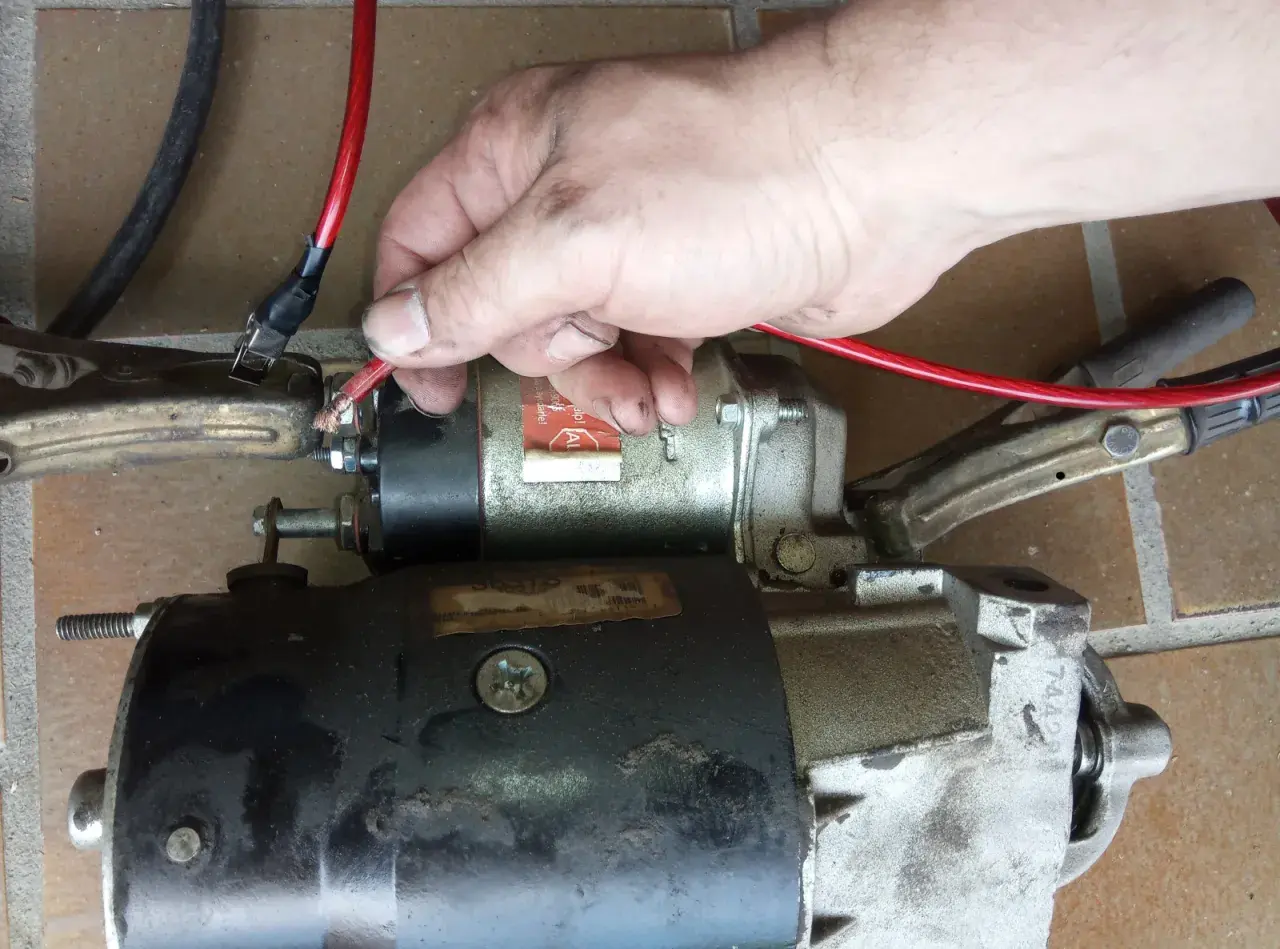

Optisch erinnert der Starter an einen kompakten Elektromotor. Typisch sind ein längliches Metallgehäuse, ein kleinerer Magnetschalter und ein dickes Kabel von der Batterie. Dieses Kabel führt dauerhaft Spannung und ist deshalb nicht mit einer normalen, kleinen Signalleitung zu verwechseln.
Im Motorraum lässt sich der Anlasser oft über die Kabel verfolgen. Das dicke Pluskabel führt von der Batterie beziehungsweise vom Hauptverteiler zum Starter. Der tatsächliche Einbauort liegt jedoch häufig so tief, dass man ihn erst nach dem Entfernen einer Unterbodenverkleidung erkennt.
Warum die Position je nach Fahrzeug stark variiert
Die Grundposition bleibt gleich, doch die Zugänglichkeit hängt stark von der Bauweise ab. Bei einem Kleinwagen mit quer eingebautem Motor kann der Anlasser auf der Getriebeseite unterhalb des Luftfilters sitzen. Bei einem Fahrzeug mit längs eingebautem Dieselmotor liegt er oft hinten am Motor in Richtung Spritzwand.
| Fahrzeugbauart | Typische Lage | Praktische Folge |
|---|---|---|
| Kleinwagen mit Quermotor | Seitlich am Getriebe | Teilweise von oben erreichbar |
| Pkw mit Längsmotor | Hinten oder seitlich am Motorblock | Oft Zugang von unten erforderlich |
| Transporter | Tief an der Getriebeglocke | Unterboden und Verkleidungen erschweren die Arbeit |
| Lkw | Seitlich am Übergang von Motor zu Getriebe | Hohe Kabelquerschnitte und 24-Volt-Anlage beachten |
Bei Mercedes-Benz-Nutzfahrzeugen ist die Suche über die Verbindung zum Getriebe meist zielführender als über eine starre Seitenangabe. Motorvariante, Radstand, Aufbau und Getriebe können den Einbauort und den Zugang verändern. Für eine exakte Zuordnung brauche ich deshalb immer Baureihe, Motorcode und Baujahr.
Auch die Batterie hilft nicht unbedingt bei der Orientierung. Sie kann im Motorraum, unter dem Sitz oder bei Nutzfahrzeugen in einem separaten Batteriekasten sitzen, während das kurze oder lange Pluskabel zum Anlasser führt.
So finden Sie den Starter ohne unnötiges Zerlegen
Ich beginne bei der Suche immer mit dem Bereich zwischen Motor und Getriebe. Damit lässt sich die Suche systematisch eingrenzen, ohne wahllos Luftfilter, Abdeckungen oder Leitungen auszubauen.
- Fahrzeug auf einer ebenen Fläche abstellen, Gang einlegen oder Automatik auf „P“ stellen und die Feststellbremse aktivieren.
- Motorhaube öffnen und den Verlauf des dicken Batterie-Pluskabels verfolgen.
- Am Ende des Kabels nach einem zylindrischen Elektromotor mit kleinem Magnetschalter suchen.
- Falls der Starter von oben nicht sichtbar ist, die Unterseite nur mit geeigneter Sicherung und ausreichender Beleuchtung prüfen.
- Die Position mit der fahrzeugspezifischen Reparaturanleitung oder einem Teilekatalog abgleichen.
Ein kleiner Handspiegel oder eine Werkstattlampe kann überraschend viel helfen. Bei vielen Transportern sieht man zunächst nur das Kabel und den Anschluss des Magnetschalters, während das eigentliche Gehäuse hinter einer Strebe oder dem Abgasstrang verborgen bleibt.
Lesen Sie auch: Welche Farbe hat das Fernlicht? Weißer Lichtkegel, blaue Anzeige
Die Schwungscheibe als zuverlässiger Orientierungspunkt
Der Anlasser muss den Zahnkranz der Schwungscheibe erreichen. Deshalb sitzt er nicht irgendwo am Motor, sondern immer in dessen unmittelbarer Nähe. Diese mechanische Verbindung ist das verlässlichste Suchkriterium, unabhängig davon, ob der Motor längs oder quer eingebaut ist.
Bei Fahrzeugen mit Automatikgetriebe übernimmt der Starter ebenfalls diese Aufgabe. Statt einer klassischen Kupplung befindet sich dort ein Wandler, die Schwungscheibe beziehungsweise eine entsprechende Mitnehmerscheibe bleibt für die Position des Anlassers aber entscheidend.
Woran man einen defekten Anlasser erkennt
Ein Fahrzeug, das nicht startet, hat nicht automatisch einen defekten Anlasser. Eine schwache Batterie, schlechte Masseverbindungen, ein defektes Startrelais oder ein Problem mit der Wegfahrsperre können ein ähnliches Bild erzeugen.
| Beobachtung | Mögliche Ursache | Erste Einordnung |
|---|---|---|
| Schnelles Klackern | Batterie schwach oder Spannung bricht ein | Zuerst Batteriespannung und Anschlüsse prüfen |
| Ein einzelnes Klicken | Magnetschalter, Kabel oder Startermotor | Spannungsversorgung unter Last messen |
| Starter dreht langsam | Entladene Batterie, schlechte Masse oder verschlissener Starter | Spannungsabfall und Masseband kontrollieren |
| Starter dreht, Motor springt aber nicht an | Kraftstoff-, Zünd- oder Motormanagementproblem | Der Anlasser ist wahrscheinlich nicht die Hauptursache |
Eine voll geladene Batterie sollte beim Starten nicht deutlich unter die für das Fahrzeug zulässige Spannung einbrechen. Bei einem 12-Volt-System ist ein starker Spannungsabfall ein Hinweis auf eine schwache Batterie oder einen hohen Übergangswiderstand. Bei 24-Volt-Nutzfahrzeugen gelten andere Messwerte, das Prinzip bleibt jedoch gleich.
Von einem kräftigen Schlag auf das Startergehäuse halte ich nur als kurzfristigen Notbehelf etwas. Er kann bei verschlissenen Kohlebürsten vorübergehend helfen, behebt den Fehler aber nicht und kann bei beengten Einbauverhältnissen weitere Schäden verursachen.
Was vor Prüfung und Ausbau unbedingt gilt
Das Batteriekabel am Anlasser steht in vielen Fahrzeugen ungesichert unter Dauerplus. Schon ein Werkzeug, das gleichzeitig Anschluss und Masse berührt, kann einen gefährlichen Kurzschluss mit Funken und sehr hohen Strömen auslösen.
- Zündung ausschalten und Schlüssel nicht im Fahrzeug lassen.
- Minuspol der Batterie abklemmen, bei Herstellervorgaben die vorgeschriebene Wartezeit einhalten.
- Bei mehreren Batterien oder 24-Volt-Anlagen das komplette Batteriesystem berücksichtigen.
- Fahrzeug niemals nur mit einem Wagenheber unterbauen.
- Vor dem Abklemmen prüfen, ob Radiocode, Fensterheber oder andere Systeme besondere Einstellungen benötigen.
Für eine reine Sichtprüfung reicht oft der Blick von oben und unten. Der Ausbau ist dagegen je nach Modell deutlich aufwendiger, weil Hitzeschutzbleche, Kabelhalter, Antriebswellen oder Abgasbauteile im Weg liegen können. Gerade bei einem Nutzfahrzeug ist eine fahrzeugspezifische Anleitung sinnvoller als eine allgemeine Ausbauempfehlung.
Bei modernen Fahrzeugen gibt es eine wichtige Ausnahme
Nicht jeder moderne Antrieb besitzt noch einen klassischen Anlasser. Fahrzeuge mit rein elektrischem Antrieb brauchen keinen Startermotor, weil der Antriebsmotor das Fahrzeug direkt in Bewegung setzt. Bei Hybridfahrzeugen kann ein Startergenerator die Funktion des Anlassers übernehmen.
Auch bei Start-Stopp-Systemen kommen je nach Modell verstärkte Starter oder riemengetriebene Startergeneratoren zum Einsatz. Deshalb sollte man bei einem Fahrzeug mit Hybridtechnik nicht einfach nach einem herkömmlichen zylindrischen Anlasser suchen, sondern die Antriebskonfiguration und die Herstellerdokumentation prüfen.
Bei einem klassischen Diesel- oder Ottomotor bleibt die Antwort jedoch klar: Der Starter sitzt am Übergang von Motor und Getriebe und ist über ein starkes Pluskabel mit der Starterbatterie verbunden. Genau dort würde ich die Suche beginnen, die elektrischen Anschlüsse prüfen und erst danach über einen Austausch nachdenken.
