Beim Anfahren schlägt es unter dem Fahrzeug, beim Lastwechsel gibt es einen deutlichen Ruck und unter dem Wagen sind Risse im Gummi zu sehen. Solche Anzeichen passen häufig zu einer verschlissenen Hardyscheibe, können bei Nutzfahrzeugen aber auch von Kardanwelle, Mittellager oder Getriebelager kommen. Ich zeige, welche Symptome wirklich typisch sind, wie sich die Ursachen unterscheiden lassen und wann eine Weiterfahrt riskant wird.
Die wichtigsten Hinweise auf einen Schaden an der Hardyscheibe auf einen Blick
- Schläge beim Anfahren oder beim Lastwechsel gehören zu den häufigsten Anzeichen.
- Risse, Ausbrüche, Verformungen oder verschobene Metallbuchsen sind klare Gründe für eine Prüfung.
- Vibrationen unter Last können von der Gelenkscheibe stammen, aber ebenso vom Mittellager oder der Kardanwelle.
- Bei sichtbaren Schäden sollte das Fahrzeug nicht weiter im schweren Einsatz betrieben werden.
- Für Austausch und Einbau fallen je nach Fahrzeug meist etwa 300 bis 900 Euro an.
Wofür die Hardyscheibe im Antriebsstrang zuständig ist
Die Hardyscheibe wird auch Gelenkscheibe oder Giubo-Kupplung genannt. Sie sitzt je nach Fahrzeug zwischen Getriebe und Kardanwelle sowie teilweise zusätzlich am Differential. Ihr elastischer Gummikörper mit einvulkanisierten Metallbuchsen überträgt das Drehmoment und dämpft Drehmomentspitzen beim Anfahren und bei Lastwechseln.
Gerade bei Transportern und schweren Nutzfahrzeugen muss das Bauteil viel leisten. Häufiges Rangieren, hohe Zuladung, Anhängerbetrieb und starke Anfahrmomente beschleunigen die Alterung. Die Hardyscheibe ist dabei kein klassisches Lager mit festem Wechselintervall. Entscheidend sind Belastung, Alter, Einbausituation und Zustand der angrenzenden Komponenten.
Ein kleiner Riss bedeutet nicht automatisch, dass die Scheibe sofort auseinanderfällt. Risse im Bereich der Metallbuchsen, herausgelöste Gummiteile oder deutlich verformte Segmente bewerte ich allerdings als ernst. Dort kann die Kraft nicht mehr sauber übertragen werden, und die Belastung wandert in Kardanwelle, Getriebeausgang und Differential.
Diese Symptome sprechen für eine defekte Hardyscheibe
Das auffälligste Muster ist meist nicht ein Geräusch bei gleichbleibender Geschwindigkeit, sondern eine Reaktion auf eine Änderung des Antriebsmoments. Beim Wechsel von Zug- auf Schubbetrieb oder beim Anfahren wird das Spiel im beschädigten Gummi besonders deutlich.
| Symptom | Typische Situation | Was es bedeuten kann |
|---|---|---|
| Klacken oder dumpfer Schlag | Anfahren, Rückwärtsfahren, Lastwechsel | Ausgeschlagene Buchsen, eingerissener Gummi oder Spiel im Antriebsstrang |
| Ruckartige Kraftübertragung | Schalten, Kupplung kommen lassen, Rangieren | Die Gelenkscheibe dämpft das Drehmoment nicht mehr ausreichend |
| Vibrationen | Vor allem beim Beschleunigen unter Last | Hardyscheibe möglich, aber auch Mittellager, Gelenk oder Unwucht der Welle |
| Quietschen, Knarren oder Knirschen | Langsames Anfahren oder Lastwechsel | Gummi arbeitet beschädigt oder Metallteile stehen nicht mehr korrekt |
| Sichtbare Risse und Ausbrüche | Bei der Kontrolle von unten | Direkter Hinweis auf Verschleiß oder Überlastung |
Schläge beim Anfahren und Lastwechsel
Ein einzelnes leichtes Geräusch ist noch kein eindeutiger Beweis. Wird der Schlag jedoch reproduzierbar stärker, sobald das Fahrzeug anfahren, rückwärts rollen oder zwischen Beschleunigen und Motorbremsung wechseln muss, passt das gut zu einer ausgeschlagenen Gelenkscheibe.
Bei einem schweren Fahrzeug fällt das oft zuerst beim Rangieren auf. Der Fahrer gibt nur wenig Gas, trotzdem reagiert der Antrieb verzögert und setzt anschließend hart ein. Dieses Verhalten wird manchmal vorschnell dem Getriebe zugeschrieben, obwohl die Ursache mechanisch in der Kraftübertragung liegen kann.
Vibrationen unter Last
Vibrationen, die ausschließlich beim Beschleunigen auftreten und beim Gaswegnehmen deutlich nachlassen, sprechen eher für ein Problem im belasteten Antriebsstrang. Eine beschädigte Hardyscheibe ist möglich, besonders wenn gleichzeitig ein Schlag oder sichtbare Risse vorhanden sind.
Vibrationen, die bei einer bestimmten Geschwindigkeit auch ohne Beschleunigung auftreten, weisen dagegen häufiger auf Unwucht, ein verschlissenes Mittellager oder ein Problem an der Kardanwelle hin. Diese Unterscheidung spart Zeit, denn der bloße Austausch der Gelenkscheibe würde das eigentliche Problem dann nicht lösen.
Lesen Sie auch: Auto ruckelt im Stand? Ursachen, Kosten und was jetzt hilft
Risse, Verformungen und lose Buchsen

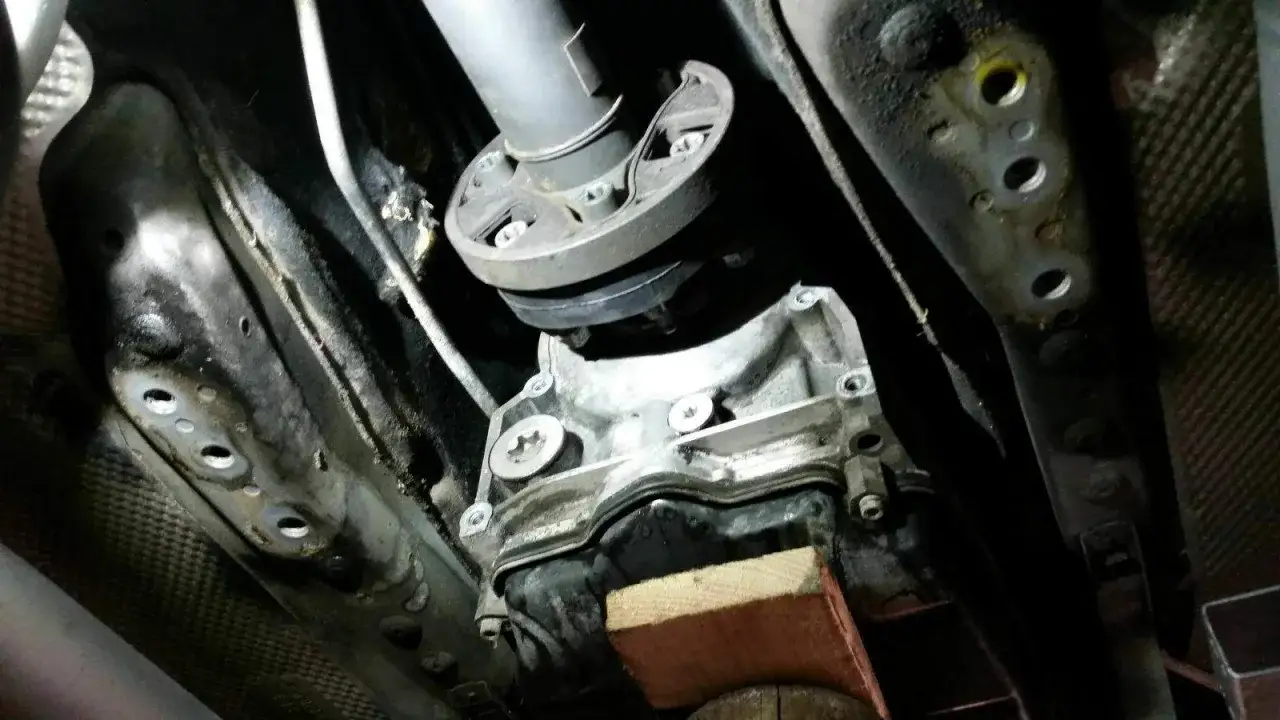

Bei der Sichtprüfung achte ich auf radiale Risse rund um die Metallbuchsen, ausgebrochene Gummisegmente, glänzende Kontaktspuren und Buchsen, die nicht mehr mittig sitzen. Auch eine ungleichmäßige Verformung der Scheibe ist verdächtig. Fehlendes Gummi zwischen Buchse und Außenbereich ist kein normaler Alterungseffekt, den man noch lange beobachten sollte.
Öl oder Diesel auf dem Elastomer beschleunigt die Materialalterung. Die Ursache muss dann ebenfalls behoben werden, sonst kann auch eine neue Hardyscheibe vorzeitig weich, rissig oder spröde werden.
Welche Defekte ähnliche Symptome verursachen
Die Symptome einer defekten Hardyscheibe sind nicht eindeutig genug für eine Ferndiagnose. Im Nutzfahrzeugbereich sitzen mehrere Bauteile direkt nebeneinander und reagieren ähnlich auf Spiel oder Fehlstellungen. Deshalb sollte eine Werkstatt nicht nur die sichtbare Scheibe betrachten.
| Mögliche Ursache | Typisches Unterscheidungsmerkmal |
|---|---|
| Mittellager der Kardanwelle | Brummen oder Vibrationen während der Fahrt, oft geschwindigkeitsabhängig |
| Kardangelenk oder Gleichlaufgelenk | Spiel, Knacken und Geräusche bei Winkelausgleich oder wechselnder Belastung |
| Getriebe- oder Motorlager | Stärkeres Motorschwingen, sichtbare Bewegung des Aggregats beim Lastwechsel |
| Unwucht oder beschädigte Kardanwelle | Vibrationen nehmen mit der Drehzahl zu, nicht nur beim Anfahren |
| Spiel im Differential | Klonk-Geräusch trotz unauffälliger Gelenkscheiben |
Ein praktischer Hinweis ist der Zeitpunkt des Geräuschs. Kommt der Schlag genau beim Wechsel der Antriebskraft, liegt der Verdacht auf Spiel in Hardyscheibe, Gelenken oder Differential nahe. Tritt das Dröhnen dagegen bei konstantem Tempo auf, denke ich zuerst an Drehzahl, Unwucht und Lager.
Auch eine verschlissene Kupplung oder ein Zweimassenschwungrad kann beim Anfahren ruckeln. In diesem Fall sitzt das Problem jedoch motor- oder getriebeseitig und nicht zwingend an der Kardanwelle. Eine gute Diagnose trennt diese Bereiche, bevor Teile bestellt werden.
So lässt sich der Schaden sicher eingrenzen
Eine erste Beobachtung ist möglich, die eigentliche Prüfung gehört aber auf eine Hebebühne oder in eine dafür ausgerüstete Werkstatt. Ich rate ausdrücklich davon ab, unter einem nur mit dem Wagenheber angehobenen Fahrzeug an der Kardanwelle zu arbeiten. Eine drehende Welle und ein nicht sicher abgestütztes Fahrzeug sind lebensgefährlich.
- Geräusch einordnen: Tritt es beim Anfahren, Schalten, Rückwärtsfahren oder bei konstantem Tempo auf?
- Sichtprüfung durchführen: Risse, Ausbrüche, Verformungen, Ölspuren und verschobene Buchsen kontrollieren.
- Schraubverbindungen prüfen: Lockere oder fehlende Befestigungsteile können ähnliche Schläge erzeugen.
- Angrenzende Bauteile kontrollieren: Mittellager, Kardangelenke, Flansche, Getriebelager und Differentialspiel gehören zur gleichen Diagnose.
- Probefahrt gezielt auswerten: Lastabhängige Schläge und drehzahlabhängige Vibrationen müssen auseinandergehalten werden.
Die Hardyscheibe sollte nicht einfach mit einem Montiereisen stark belastet werden. Eine solche Prüfung kann das Gummi zusätzlich beschädigen und liefert ohne Herstellervorgaben keine verlässliche Aussage. Aussagekräftiger sind Sichtbefund, Spielkontrolle und eine kontrollierte Probefahrt.
Weiterfahren, Austausch und realistische Kosten
Bei kleinen oberflächlichen Altersrissen ohne Spiel kann eine kurzfristige Terminvereinbarung ausreichen. Sobald jedoch Gummistücke fehlen, Metallbuchsen wandern oder harte Schläge auftreten, würde ich das Fahrzeug nicht mehr regulär im Anhänger- oder Volllastbetrieb einsetzen. Die Scheibe kann sich weiter auflösen und im ungünstigen Fall die Kardanwelle oder deren Befestigung beschädigen.
Für einen Mercedes-Transporter oder ein Nutzfahrzeug liegen die Kosten in Deutschland grob in folgenden Bereichen. Das sind Richtwerte, keine Festpreise, denn Teilequalität, Zugänglichkeit und die Zahl der verbauten Gelenkscheiben machen einen deutlichen Unterschied.
| Arbeitsumfang | Typischer Richtwert |
|---|---|
| Gelenkscheibe als Ersatzteil | Etwa 80 bis 350 Euro |
| Arbeitszeit für eine Scheibe | Meist 1 bis 3 Stunden |
| Austausch inklusive Prüfung | Ungefähr 300 bis 900 Euro |
| Zusätzliche Arbeiten an Mittellager oder Kardanwelle | Oft 700 bis 1.500 Euro oder mehr |
Beim Wechsel sollte die Werkstatt die Flansche, Schrauben und die Ausrichtung der Welle kontrollieren. Je nach Modell sind bestimmte Schrauben nur einmal zu verwenden oder mit einem vorgeschriebenen Drehmoment anzuziehen. Eine billige Scheibe mit falscher Spezifikation kann bei hohem Drehmoment schnell zum zweiten Problem werden.
Wenn beide Gelenkscheiben ähnlich alt sind und eine davon bereits deutlich verschlissen ist, kann ein gemeinsamer Austausch wirtschaftlich sinnvoll sein. Zwingend ist das aber nicht bei jedem Fahrzeug. Entscheidend sind der Zustand der zweiten Scheibe, die zusätzliche Arbeitszeit und die Vorgaben des Herstellers.
Was nach dem Wechsel den Unterschied macht
Eine neue Hardyscheibe hält nicht automatisch lange, wenn die Ursache des alten Schadens bestehen bleibt. Überlastung, falsch ausgerichtete Flansche, verschlissene Lager oder ein undichtes Aggregat können den neuen Gummikörper erneut schädigen. Bei Fahrzeugen mit hoher Laufleistung sollte die Werkstatt deshalb den gesamten Abschnitt der Kraftübertragung mitprüfen.
- Keine Montage mit verdrehten oder falsch ausgerichteten Flanschen.
- Vorgeschriebene Schrauben und Anzugsdrehmomente verwenden.
- Öl- und Kraftstoffkontakt am Elastomer beseitigen.
- Nach der Reparatur auf Restvibrationen und neue Lastwechselschläge achten.
- Bei Flottenfahrzeugen den Befund und Kilometerstand dokumentieren.
Mein wichtigster Rat lautet, Geräusch und Sichtbefund gemeinsam zu bewerten. Ein einzelner Riss erklärt nicht jede Vibration, ein einzelner Schlag beweist nicht automatisch den Defekt der Hardyscheibe. Werden jedoch sichtbare Schäden, Lastwechselschläge und Spiel zusammen festgestellt, sollte die Reparatur zeitnah erfolgen, bevor aus einem vergleichsweise überschaubaren Bauteilproblem ein Schaden an der gesamten Kardanwelle wird.
